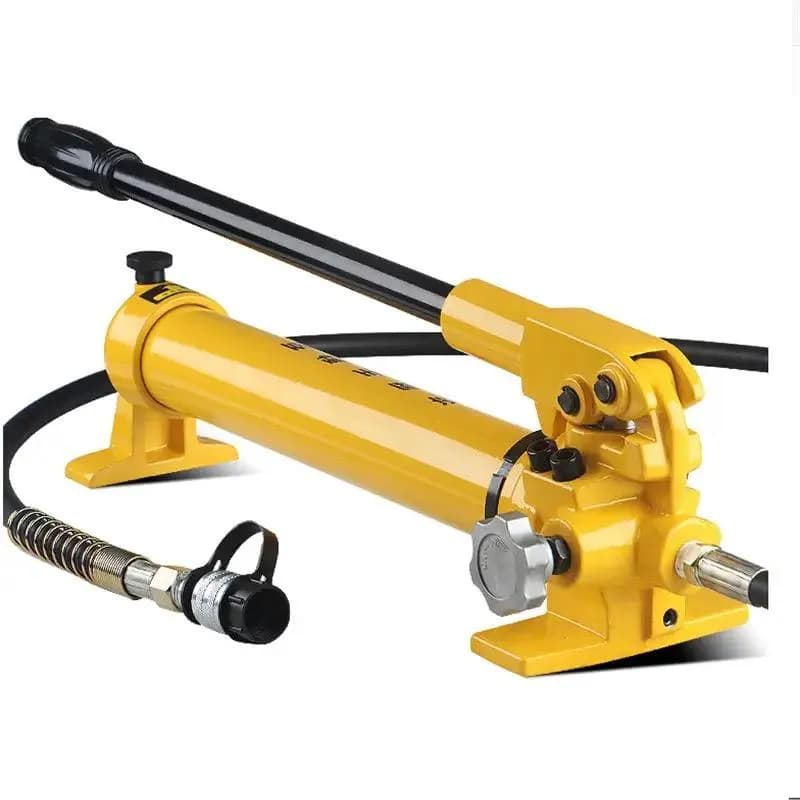

Cấu tạo của bơm tay thủy lực CP-700

Bơm CP-700 được thiết kế theo dạng bơm tay thủy lực 2 cấp. Các bộ phận chính gồm thân bơm, tay bơm, khoang chứa dầu, cơ cấu piston, van thủy lực, đường dầu áp suất cao và các đầu kết nối.

Dung tích chứa dầu 900 cc giúp bơm có thể cung cấp lượng dầu cần thiết cho các thiết bị thủy lực được kết nối. Tay bơm tạo lực cơ học lên piston, từ đó tạo áp suất và đẩy dầu thủy lực qua đường ống đến thiết bị sử dụng.

Cấu tạo tương đối gọn giúp CP-700 thuận tiện khi mang theo và sử dụng trong các công việc bảo trì, sửa chữa hoặc lắp đặt tại công trường.

Nguyên lý hoạt động của CP-700

Bơm tay thủy lực CP-700 hoạt động dựa trên nguyên lý truyền áp suất của chất lỏng.

Khi người sử dụng tác động lực lên tay bơm, piston di chuyển và hút dầu thủy lực từ khoang chứa vào buồng bơm. Khi tiếp tục bơm, dầu được đẩy qua hệ thống van và đi vào đường dầu áp suất cao.

CP-700 sử dụng cơ chế 2 cấp:

• Ở giai đoạn áp suất thấp, lưu lượng dầu đạt 13 cc, giúp đưa dầu vào hệ thống nhanh hơn.
• Khi áp suất tăng lên, bơm chuyển sang giai đoạn áp suất cao với lưu lượng 2,3 cc, tạo áp suất tối đa lên đến 700 kg/cm².
• Dầu áp suất cao được truyền đến xi lanh hoặc dụng cụ thủy lực để tạo lực.
• Sau khi hoàn thành công việc, van xả được sử dụng để giảm áp suất trong hệ thống.

Quy trình hoạt động có thể hiểu đơn giản:

Bơm tay → tạo áp suất dầu → truyền dầu qua ống thủy lực → thiết bị thủy lực → tạo lực

Ưu điểm của bơm tay thủy lực CP-700

Bơm CP-700 có nhiều đặc điểm phù hợp với các hệ thống thủy lực cao áp:

• Áp suất tối đa lên đến 700 kg/cm².
• Thiết kế bơm 2 cấp, kết hợp lưu lượng cao và áp suất cao.
• Dung tích dầu 900 cc.
• Vận hành bằng tay, không cần sử dụng nguồn điện.
• Trọng lượng khoảng 9,5 kg, thuận tiện cho việc di chuyển.
• Có thể kết hợp với nhiều loại thiết bị thủy lực.
• Phù hợp sử dụng tại xưởng và công trường.
• Kết cấu chắc chắn, đáp ứng các công việc cần tạo lực thủy lực cao.

Ứng dụng của bơm tay thủy lực CP-700

Bơm tay CP-700 được sử dụng để cung cấp áp suất cho các thiết bị thủy lực trong nhiều lĩnh vực khác nhau.

Một số ứng dụng phổ biến gồm:

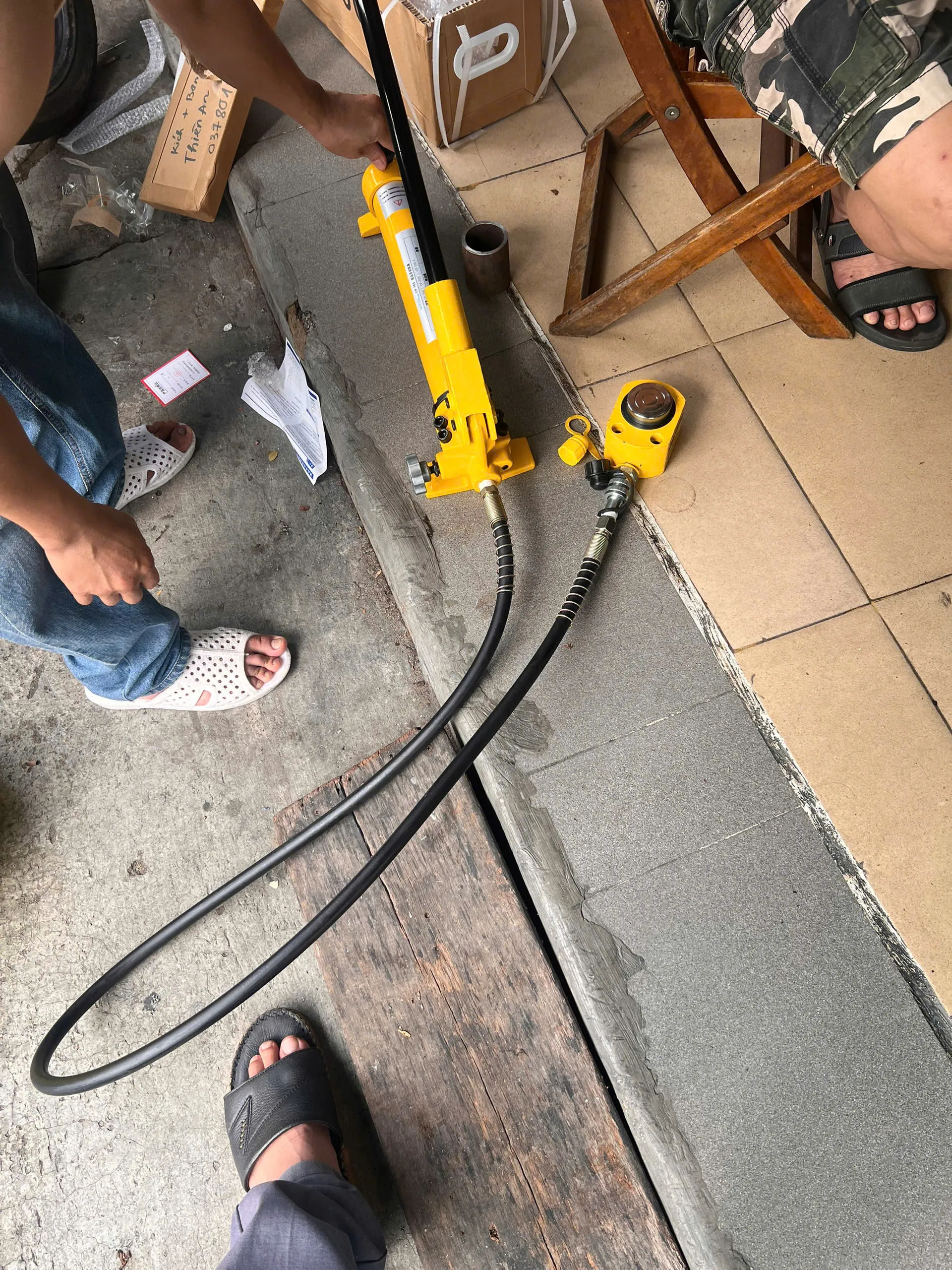

• Kết hợp với xi lanh thủy lực để nâng và đẩy.
• Cấp áp suất cho kích thủy lực.
• Sử dụng với các bộ dụng cụ ép thủy lực.
• Kết hợp với đầu đột lỗ thủy lực.
• Sử dụng trong công việc sửa chữa và bảo trì máy móc.
• Ứng dụng trong lắp đặt thiết bị công nghiệp.
• Phục vụ các công việc gia công và sửa chữa cơ khí.
• Sử dụng tại công trường khi không có nguồn điện.

CP-700 phù hợp với những công việc nào?

CP-700 đặc biệt phù hợp với các công việc không yêu cầu bơm điện hoặc bơm động cơ nhưng vẫn cần áp suất thủy lực cao. Người vận hành có thể chủ động tạo áp suất bằng tay và kiểm soát quá trình tạo lực thông qua hệ thống van.

Đối với các bộ bơm + xi lanh thủy lực, cần lựa chọn dung tích và lưu lượng bơm phù hợp với dung tích xi lanh để đảm bảo tốc độ vận hành và hiệu quả làm việc.
