Cấu tạo và nguyên lý hoạt động kích cá sấu

Kích cá sấu là gì?

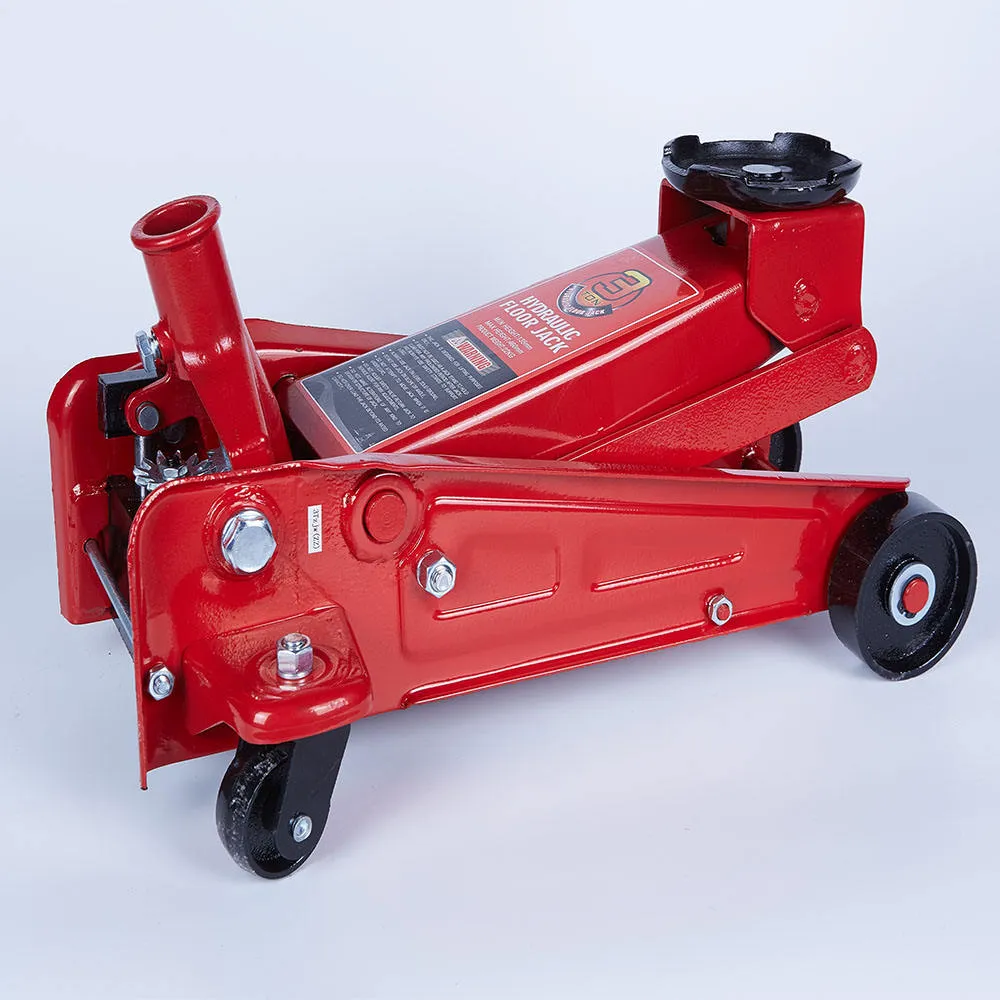

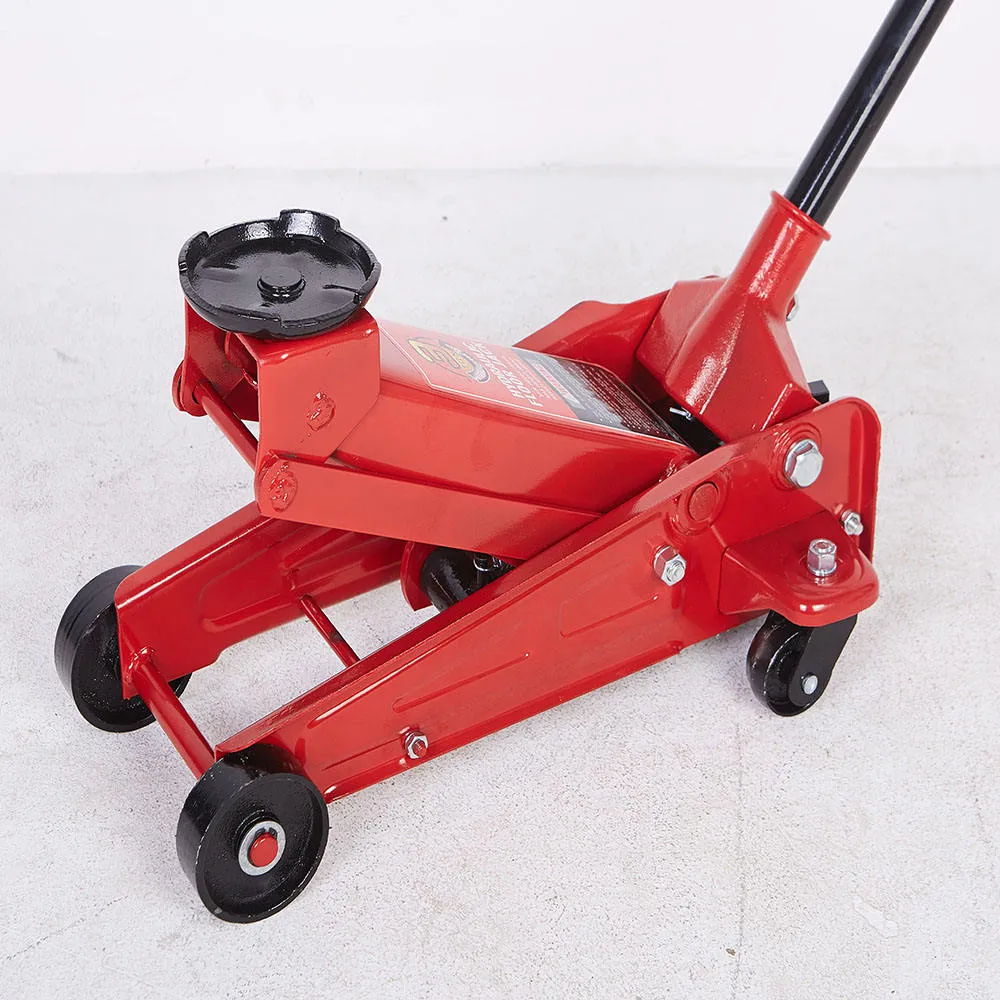

Kích cá sấu hay kích thủy lực cá sấu là loại kích có thiết kế dạng thấp, phần thân kéo dài và được trang bị bánh xe để di chuyển. Thiết bị thường có một đầu nâng ở phía trước, tay bơm và cụm bơm thủy lực ở phía sau.

Kích hoạt động bằng cách tạo áp suất dầu thủy lực. Áp suất này tác động lên piston, sau đó truyền lực thông qua cơ cấu nâng để đưa đế nâng lên.

Kích cá sấu được sản xuất với nhiều mức tải trọng khác nhau như 2 tấn, 3 tấn, 4 tấn và 5 tấn, đáp ứng các nhu cầu nâng hạ khác nhau.

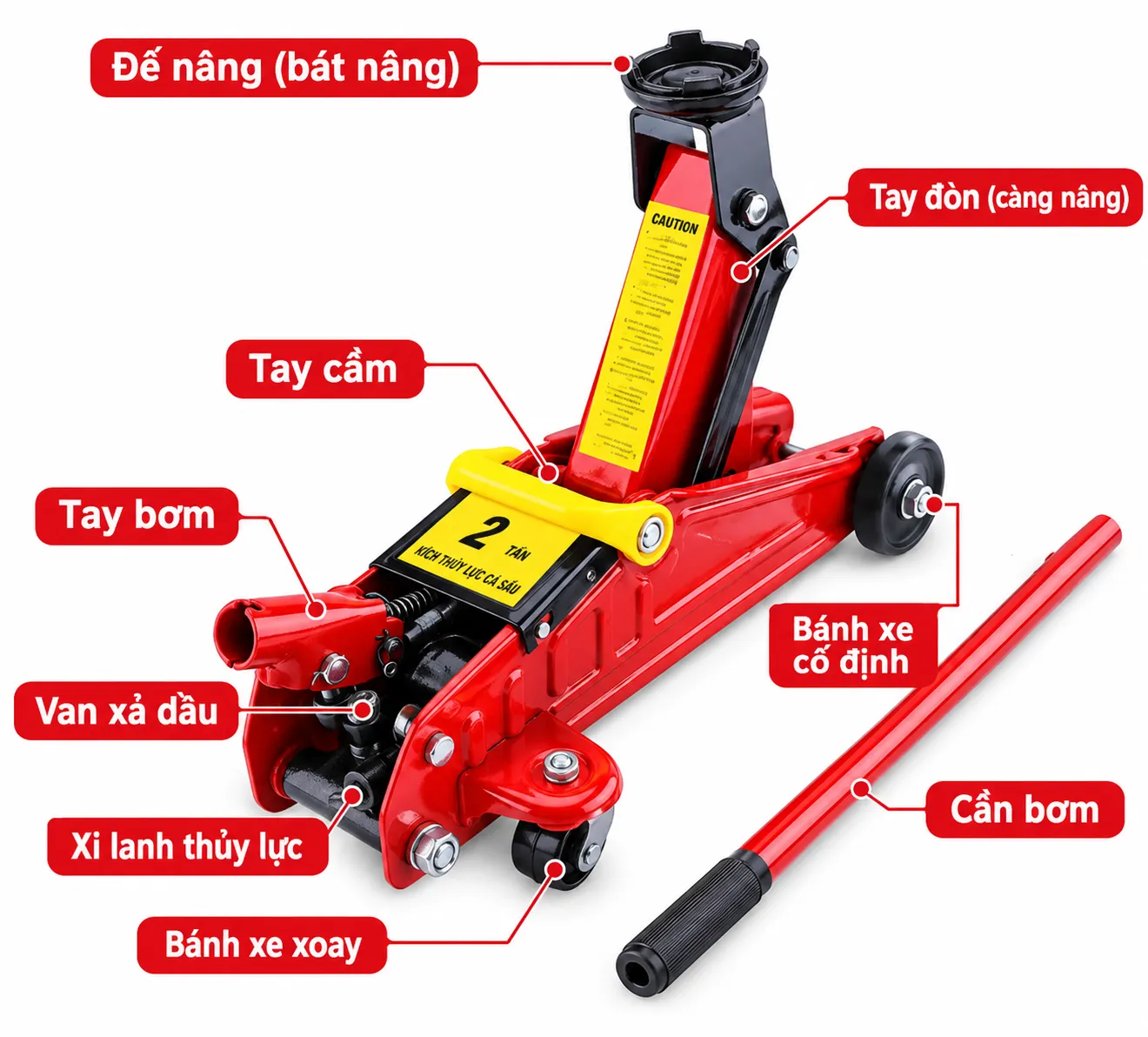

Cấu tạo kích cá sấu

Tùy từng nhà sản xuất và tải trọng, cấu tạo có thể có một số khác biệt. Tuy nhiên, một chiếc kích cá sấu thủy lực thông thường gồm các bộ phận chính sau:

Đế nâng hay bát nâng

Đế nâng nằm ở phía trên cơ cấu nâng, là vị trí tiếp xúc trực tiếp với điểm nâng của ô tô hoặc thiết bị.

Bộ phận này có nhiệm vụ truyền lực từ cơ cấu kích lên vật cần nâng. Một số loại được thiết kế dạng đế nâng xoay để tăng khả năng tiếp xúc và định vị.

Tay đòn và cơ cấu nâng

Tay đòn liên kết với hệ thống thủy lực và đế nâng. Khi piston thủy lực di chuyển, cơ cấu tay đòn biến chuyển động này thành chuyển động nâng của đế kích.

Đây là bộ phận quan trọng giúp kích cá sấu có thể nâng tải với hành trình phù hợp.

Tay bơm

Tay bơm được sử dụng để điều khiển bơm thủy lực. Người sử dụng tác động lực lên tay bơm để đưa dầu vào xi lanh và tạo quá trình nâng.

Tay bơm thường có thể tháo rời, thuận tiện cho việc bảo quản và di chuyển.

Bơm thủy lực

Bơm thủy lực là bộ phận tạo áp suất cho dầu. Khi bơm hoạt động, dầu được hút từ khoang chứa và đẩy vào hệ thống xi lanh.

Lượng dầu và áp suất được kiểm soát thông qua hệ thống van bên trong kích.

Xi lanh và piston thủy lực

Xi lanh thủy lực là nơi dầu có áp suất tác động lên piston. Khi áp suất tăng, piston dịch chuyển và truyền lực đến cơ cấu nâng.

Đây là bộ phận trực tiếp tạo ra lực nâng của kích.

Van xả dầu

Van xả có nhiệm vụ điều khiển quá trình hạ tải. Khi van đóng, dầu được giữ trong hệ thống để duy trì vị trí nâng.

Khi mở van, dầu thủy lực hồi về khoang chứa, piston hạ xuống và đế nâng được đưa về vị trí thấp hơn.

Bánh xe

Kích cá sấu thường có bánh xe phía trước và phía sau.

• Bánh xe cố định: hỗ trợ di chuyển kích theo hướng chính.
• Bánh xe xoay: giúp điều hướng và đưa kích vào vị trí cần nâng.

Nhờ hệ thống bánh xe, kích có thể được đưa vào khu vực gầm xe dễ dàng hơn.

Khung kích

Khung là bộ phận chịu lực chính của toàn bộ thiết bị. Khung liên kết hệ thống bánh xe, bơm thủy lực và cơ cấu nâng thành một kết cấu thống nhất.

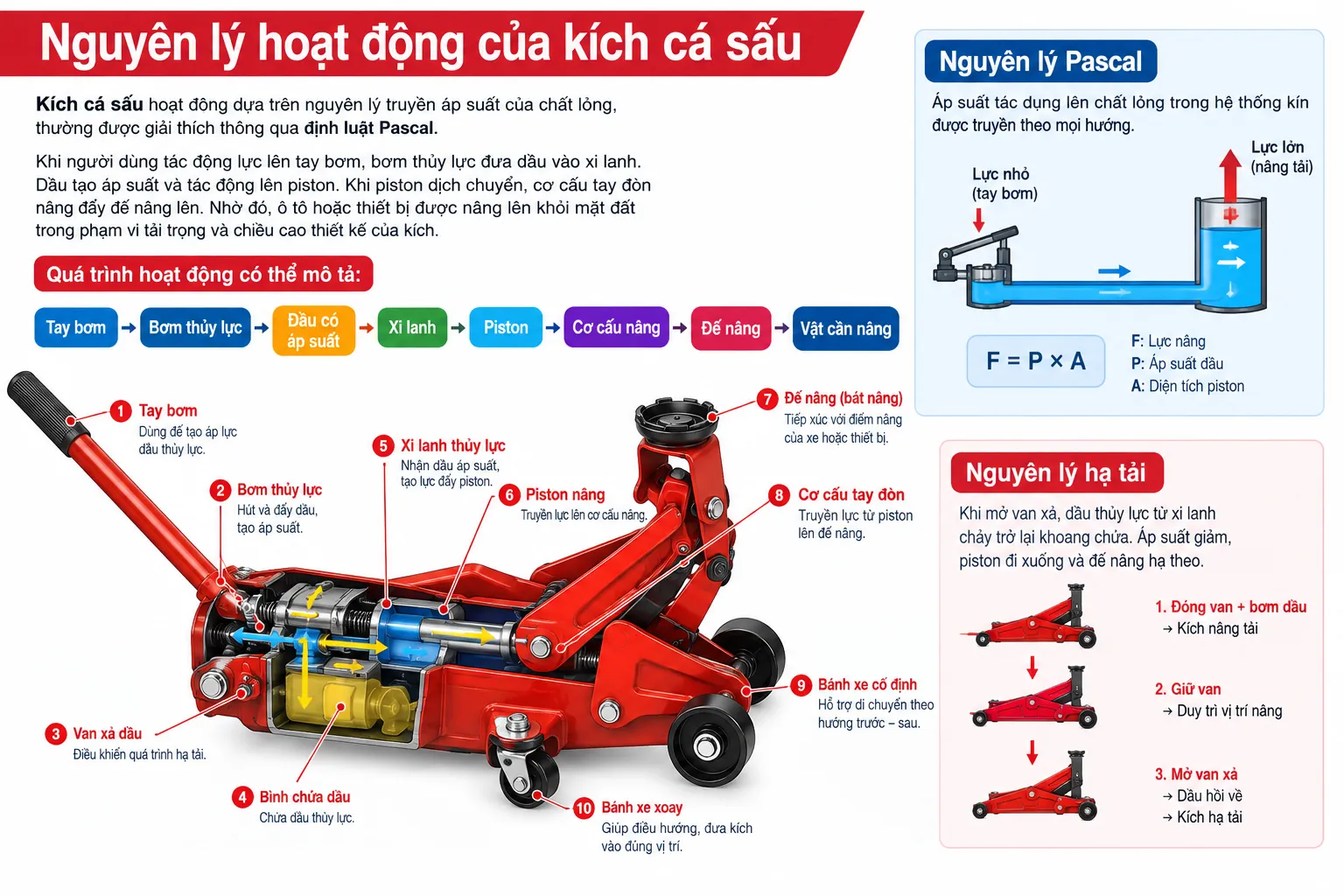

Nguyên lý hoạt động của kích cá sấu

Kích cá sấu hoạt động dựa trên nguyên lý truyền áp suất của chất lỏng, thường được giải thích thông qua định luật Pascal.

Khi người dùng tác động lực lên tay bơm, bơm thủy lực đưa dầu vào xi lanh. Dầu tạo áp suất và tác động lên piston.

Quá trình hoạt động có thể mô tả:

Tay bơm → Bơm thủy lực → Dầu có áp suất → Xi lanh → Piston → Cơ cấu nâng → Đế nâng → Vật cần nâng

Khi piston dịch chuyển, cơ cấu tay đòn nâng đẩy đế nâng lên. Nhờ đó, ô tô hoặc thiết bị được nâng lên khỏi mặt đất trong phạm vi tải trọng và chiều cao thiết kế của kích.

Nguyên lý hạ kích

Quá trình hạ kích được thực hiện thông qua van xả dầu.

Khi van xả đóng, dầu được giữ trong hệ thống thủy lực và duy trì piston ở vị trí nâng.

Khi mở van xả, dầu từ xi lanh chảy trở lại khoang chứa. Piston di chuyển xuống, cơ cấu nâng hạ theo và đế nâng trở về vị trí thấp hơn.

Có thể hiểu đơn giản:

Đóng van + bơm dầu → Kích nâng tải

Mở van xả → Dầu hồi về → Kích hạ tải

Vì sao kích cá sấu có thể nâng tải trọng lớn?

Khả năng nâng tải của kích cá sấu đến từ việc sử dụng áp suất thủy lực kết hợp với cơ cấu truyền lực.

Công thức cơ bản của lực thủy lực:

F = P × A

Trong đó:

• F: Lực tác dụng lên piston.
• P: Áp suất dầu thủy lực.
• A: Diện tích piston.

Khi áp suất dầu tác động lên piston có diện tích phù hợp, hệ thống tạo ra lực nâng lớn. Cơ cấu tay đòn tiếp tục truyền lực này đến đế nâng.

Đây là lý do người sử dụng chỉ cần tác động lực tương đối nhỏ lên tay bơm nhưng vẫn có thể nâng được tải trọng lớn.

Kích cá sấu 2 tấn, 3 tấn, 4 tấn và 5 tấn

HG Kikai cung cấp và phân phối các dòng kích cá sấu với nhiều mức tải trọng khác nhau, phục vụ các nhu cầu nâng hạ trong gara và xưởng sửa chữa.

Việc lựa chọn kích cần căn cứ vào tải trọng thực tế tại điểm nâng, chiều cao nâng và điều kiện làm việc, không chỉ dựa vào tổng trọng lượng của phương tiện.

Ứng dụng của kích cá sấu

Kích thủy lực cá sấu được sử dụng trong nhiều công việc:

• Nâng ô tô để sửa chữa và bảo dưỡng.
• Hỗ trợ thay bánh xe.
• Kiểm tra và sửa chữa hệ thống phanh.
• Bảo dưỡng hệ thống treo.
• Kiểm tra và sửa chữa gầm xe.
• Nâng một số loại máy móc và thiết bị.
• Sử dụng tại gara ô tô.
• Sử dụng trong xưởng cơ khí và trung tâm bảo dưỡng.

Hướng dẫn sử dụng kích cá sấu

Bước 1: Kiểm tra kích trước khi sử dụng, đặc biệt là khung, bánh xe, xi lanh, tay bơm và hệ thống thủy lực.

Bước 2: Đặt phương tiện trên nền chắc chắn, bằng phẳng và ổn định.

Bước 3: Xác định đúng điểm nâng theo hướng dẫn của nhà sản xuất phương tiện.

Bước 4: Đưa kích vào đúng vị trí và đảm bảo đế nâng tiếp xúc chắc chắn với điểm nâng.

Bước 5: Bơm tay kích từ từ để nâng tải lên độ cao cần thiết.

Bước 6: Nếu cần làm việc bên dưới phương tiện, phải sử dụng chân kê hoặc thiết bị chống đỡ chuyên dụng.

Bước 7: Sau khi hoàn thành công việc, mở van xả từ từ để hạ tải.

Lưu ý khi sử dụng kích cá sấu

Để đảm bảo an toàn, người sử dụng cần:

• Không nâng tải vượt quá tải trọng định mức.
• Không sử dụng kích trên nền đất yếu hoặc không ổn định.
• Đặt đúng vị trí nâng của phương tiện.
• Không sử dụng kích để nâng người.
• Không làm việc bên dưới xe khi chỉ có kích thủy lực giữ tải.
• Sử dụng chân kê khi cần làm việc dưới gầm xe.
• Kiểm tra tình trạng rò rỉ dầu và hệ thống thủy lực định kỳ.
• Không tiếp tục sử dụng nếu kích có dấu hiệu hư hỏng hoặc hoạt động bất thường.
