Máy Ép Cos Thủy Lực Dùng Pin: Cấu Tạo, Công Dụng Và Cách Chọn Máy

Trong thi công hệ thống đường dây điện ,việc lựa chọn đầu ép cos đúng quy định đóng vai trò cực kỳ quan trọng trong việc đảm bảo mối nối chắc chắn, ổn định bền chắc theo thời gian. Đối với tiết diện dây nhỏ thì không có khó khăn gì đối với việc đảm bảo mối nối đạt yêu cầu,tuy nhiên với tiết diện dây lớn là 1 bài toán nan giải cho anh em thi công đường dây.Máy ép cos thủy lực dùng pin ra đời nhằm hỗ trợ quá trình ép nhanh hơn, thuận tiện hơn và linh hoạt tại công trường.
Máy ép cos thủy lực dùng pin ra đời nhằm hỗ trợ quá trình ép nhanh hơn, thuận tiện hơn và linh hoạt tại công trường.

Bài viết dưới đây sẽ giúp bạn hiểu rõ máy ép cos thủy lực dùng pin là gì, cấu tạo, nguyên lý hoạt động, ứng dụng và cách lựa chọn máy phù hợp.

Máy ép cos thủy lực dùng pin là gì?

Máy ép cos thủy lực dùng pin là thiết bị sử dụng động cơ điện chạy bằng pin kết hợp với hệ thống thủy lực để tạo lực ép lên đầu cos hoặc đầu cáp điện.

Thay vì người dùng phải dùng lực tay để ép, động cơ sẽ dẫn động bơm thủy lực tạo áp suất dầu. Áp suất này tác động lên piston và khuôn ép, từ đó tạo lực lớn để ép đầu cos vào dây cáp.

Phân loại Máy ép cos thủy lực dùng pin

Máy ép cos thủy lực dùng pin có 2 loại cộng cơ có chổi than và không có chổi than

Máy ép cos thủy lực dùng pin không chổi than là máy ép đầu cos/đầu cáp sử dụng động cơ điện không chổi than (Brushless Motor) để dẫn động bơm thủy lực tạo ra lực ép lớn.Ở động cơ thông thường, chổi than (Carbon Brush) tiếp xúc với bộ phận quay để truyền điện. Sau thời gian sử dụng, chổi than bị mài mòn và cần thay thế. Động cơ không chổi than (Brushless) sử dụng mạch điện tử để điều khiển động cơ thay cho chổi than.

Có thể hiểu đơn giản: Pin → Mạch điều khiển → Động cơ không chổi than → Bơm thủy lực → Tạo áp suất dầu → Piston → Khuôn ép → Ép cos

Máy ép cos thủy lực dùng pin không chổi than là loại máy sử dụng động cơ điện có chổi than (Carbon Brush) để truyền điện vào phần quay của động cơ.

Hiểu đơn giản:  Pin → Mạch điện → Chổi than → Động cơ → Bơm thủy lực → Tạo lực ép

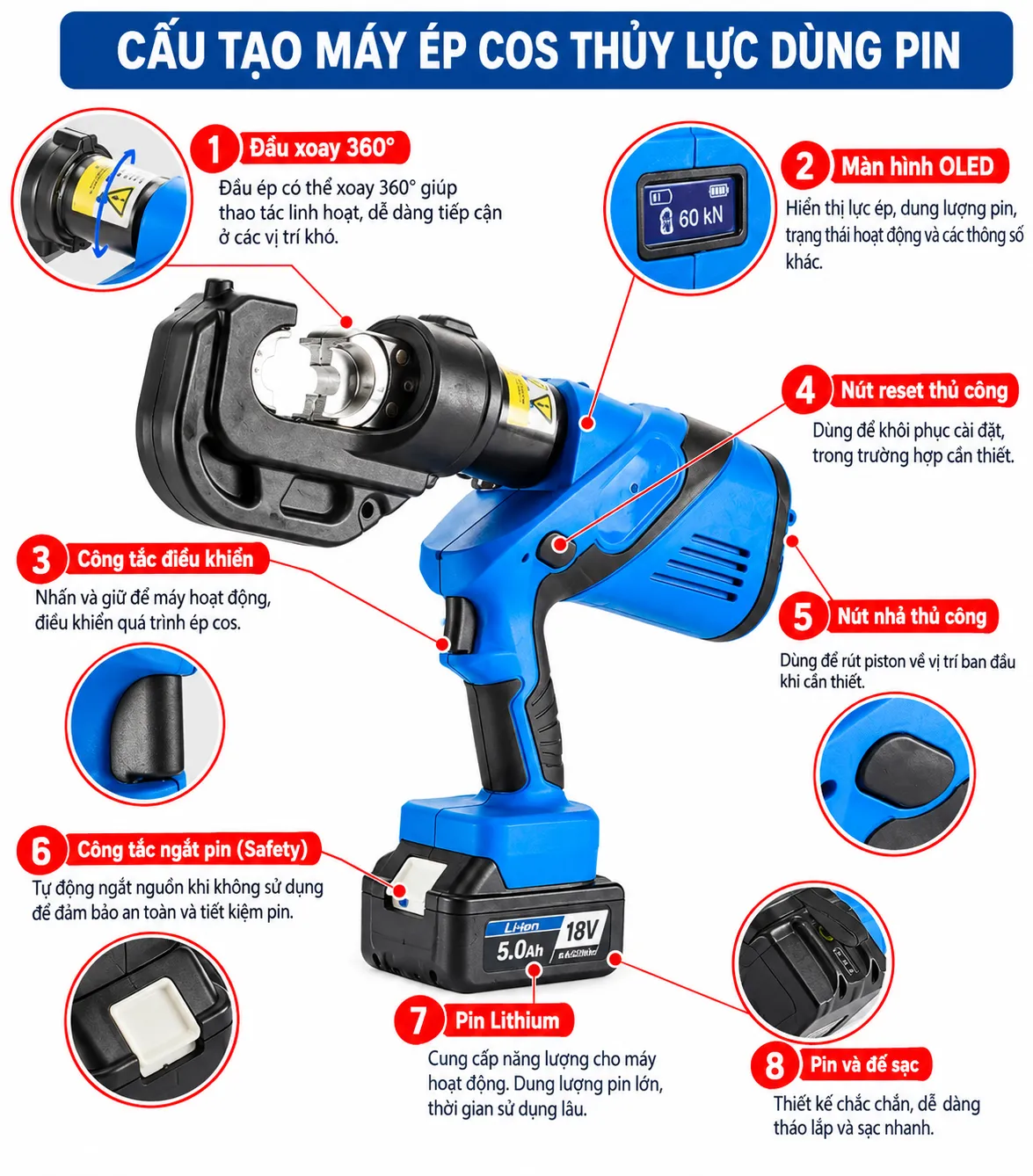

Cấu tạo của máy ép cos thủy lực dùng pin

Một máy ép cos thủy lực dùng pin thường gồm các bộ phận chính:

  • Pin và bộ nguồn: Pin sạc cung cấp năng lượng cho động cơ. Các dòng máy hiện nay thường sử dụng pin Li-ion với điện áp phổ biến như 18V. Ưu điểm của thiết kế này là máy có thể hoạt động mà không cần kết nối trực tiếp với nguồn điện.
  • Động cơ điện: Động cơ nhận năng lượng từ pin và truyền chuyển động đến hệ thống bơm thủy lực.
  • Bơm thủy lực: Bơm tạo áp suất dầu thủy lực. Đây là bộ phận quan trọng giúp chuyển năng lượng từ động cơ thành lực ép lớn.
  • Xi lanh và piston thủy lực :Dầu có áp suất cao tác động lên piston, làm piston di chuyển và tạo lực tác động lên khuôn ép.
  • Khuôn ép: Khuôn tiếp xúc trực tiếp với đầu cos. Tùy theo tiết diện dây và kích thước đầu cos, người sử dụng lựa chọn khuôn phù hợp.

  • Cò điều khiển và thân máy :Cò điều khiển giúp người dùng kích hoạt quá trình ép. Thân máy được thiết kế để cầm nắm và thao tác thuận tiện trong quá trình thi công.

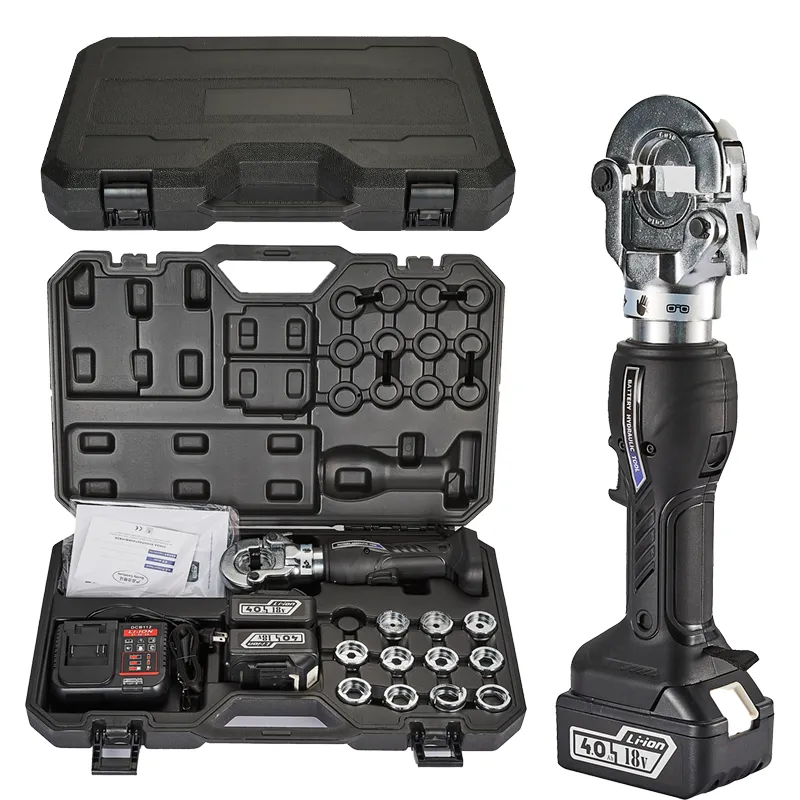

Nguyên lý hoạt động của máy ép cos thủy lực dùng pin

Có thể hiểu nguyên lý hoạt động theo chu trình:

Pin → Động cơ → Bơm thủy lực → Áp suất dầu → Piston → Khuôn ép → Đầu cos

Khi người dùng kích hoạt máy, năng lượng từ pin làm động cơ hoạt động. Động cơ dẫn động bơm thủy lực tạo áp suất dầu. Dầu thủy lực tác động lên piston, khiến piston đẩy khuôn ép vào đầu cos.

Khi đạt đến lực ép cần thiết, đầu cos được biến dạng theo khuôn và tạo thành mối liên kết với dây cáp.


Công dụng của máy ép cos thủy lực dùng pin

Máy được sử dụng chủ yếu để ép các loại đầu cos và đầu cáp điện.

Một số ứng dụng phổ biến gồm:

  • Ép đầu cos dây điện.
  • Ép đầu cáp điện.
  • Thi công tủ điện.
  • Lắp đặt hệ thống điện công nghiệp.
  • Thi công hệ thống cáp trong nhà xưởng.
  • Công trình cơ điện M&E.
  • Bảo trì và sửa chữa hệ thống điện.
  • Thi công tại công trường.

Đặc biệt, các model có phạm vi ép lớn phù hợp với những công việc sử dụng cáp điện tiết diện lớn.

Ưu điểm của máy ép cos thủy lực dùng pin

Không cần nguồn điện trực tiếp

Máy sử dụng pin nên có thể làm việc tại những vị trí không thuận tiện kéo dây điện.

Dễ dàng di chuyển

Thiết kế dạng máy cầm tay giúp người dùng dễ mang theo khi thi công trên công trường, trong tủ điện hoặc tại nhà xưởng.

Tạo lực ép lớn

Hệ thống thủy lực cho phép máy tạo lực ép lớn hơn nhiều so với các dụng cụ ép thủ công thông thường.

Tiết kiệm thời gian

Quá trình ép được thực hiện nhanh chóng, giúp giảm công sức của người vận hành khi phải ép nhiều đầu cos.

Máy ép cos dùng pin ép được bao nhiêu mm²?

Đây là thông số cần đặc biệt quan tâm khi lựa chọn máy.

Ví dụ một số dòng máy:

ModelPhạm vi épLực ép
NE-30016–300mm²Theo cấu hình máy
EP-30016–300mm²60kN
ES-30016–300mm²60kN
NE-40016–400mm²Theo cấu hình máy
NE-63025–630mm²200kN

mm² là đơn vị chỉ tiết diện dây/cáp điện. Phạm vi ép càng lớn thì máy càng phù hợp với những loại cáp có tiết diện lớn.

630mm² là gì?

630mm² là tiết diện của lõi dây hoặc cáp điện.

Nếu coi lõi dây có tiết diện tròn lý tưởng, đường kính tương đương có thể tính theo:

d=4Sπd=\sqrt{\frac{4S}{\pi}}

Với S = 630mm²:

d≈28,3mmd \approx 28,3mm

Tuy nhiên, đối với cáp nhiều sợi được bện lại, đường kính thực tế của lõi cáp có thể khác giá trị tính toán này.

Lực ép 60kN và 200kN nghĩa là gì?

kN (kilonewton) là đơn vị đo lực.

Có thể quy đổi gần đúng:

  • 60kN ≈ 6,1 tấn lực
  • 200kN ≈ 20,4 tấn lực

Ví dụ, máy NE-630 có lực ép 200kN nghĩa là cơ cấu ép có khả năng tạo lực tối đa tương đương khoảng 20,4 tấn lực.

Đây là lực ép của máy, không phải trọng lượng của máy.

Cách chọn máy ép cos thủy lực dùng pin

Chọn theo tiết diện cáp

Đây là yếu tố đầu tiên cần kiểm tra.

Ví dụ:

  • Cần ép cáp đến 300mm² → có thể tham khảo dòng 300mm².
  • Cần ép cáp đến 400mm² → nên chọn máy có phạm vi đến 400mm².
  • Cần ép cáp đến 630mm² → nên chọn dòng có phạm vi ép đến 630mm².

Không nên chọn máy có phạm vi ép nhỏ hơn tiết diện đầu cos cần thi công.

Chọn theo lực ép

Ngoài phạm vi ép, cần xem lực ép kN của máy. Những đầu cos và cáp có kích thước lớn thường cần máy có lực ép cao hơn.

Kiểm tra bộ khuôn

Bộ khuôn phải tương thích với đầu cos và tiết diện dây cần ép. Một máy có phạm vi ép lớn nhưng thiếu khuôn phù hợp cũng không thể đáp ứng công việc thực tế.

Kiểm tra pin

Nên xem:

  • Điện áp pin.
  • Dung lượng pin.
  • Thời gian sạc.
  • Số lượng pin đi kèm.
  • Khả năng thay thế pin.

Máy ép cos thủy lực dùng pin phù hợp với ai?

Thiết bị phù hợp với:

  • Thợ điện.
  • Kỹ thuật viên điện công nghiệp.
  • Nhà thầu M&E.
  • Đơn vị thi công tủ điện.
  • Nhà xưởng.
  • Đơn vị lắp đặt hệ thống cáp.
  • Đội bảo trì và sửa chữa điện.

Kết luận

Máy ép cos thủy lực dùng pin là giải pháp phù hợp cho những công việc ép đầu cos và đầu cáp cần lực ép lớn nhưng vẫn yêu cầu tính cơ động. Khi lựa chọn máy, người dùng nên ưu tiên kiểm tra phạm vi ép, lực ép, bộ khuôn, điện áp pin và dung lượng pin.

Đối với các nhu cầu từ 16–300mm², 16–400mm² đến 25–630mm², có thể lựa chọn model phù hợp dựa trên loại cáp và đầu cos thực tế cần thi công.

Tham khảo các dòng máy ép cos tại HG Kikai

NE-300 – EP-300 – ES-300: phạm vi ép đến 300mm².
NE-400: phạm vi ép đến 400mm².
NE-630: phạm vi ép đến 630mm², lực ép 200kN.

Bảo hành máy ép cos thủy lực dùng pin

HG Kikai áp dụng chính sách bảo hành nhằm đảm bảo quyền lợi khách hàng trong quá trình sử dụng máy ép cos thủy lực dùng pin. Sản phẩm được bảo hành 12 tháng đối với lỗi kỹ thuật do nhà sản xuất. Pin và bộ sạc được áp dụng chính sách bảo hành riêng tùy từng model.

Trong thời gian bảo hành, khách hàng được hỗ trợ kiểm tra, sửa chữa hoặc thay thế linh kiện nếu sản phẩm phát sinh lỗi thuộc phạm vi bảo hành. Các trường hợp hư hỏng do va đập, vào nước, sử dụng sai hướng dẫn, tự ý sửa chữa hoặc vượt quá thông số kỹ thuật của máy sẽ không thuộc phạm vi bảo hành.
